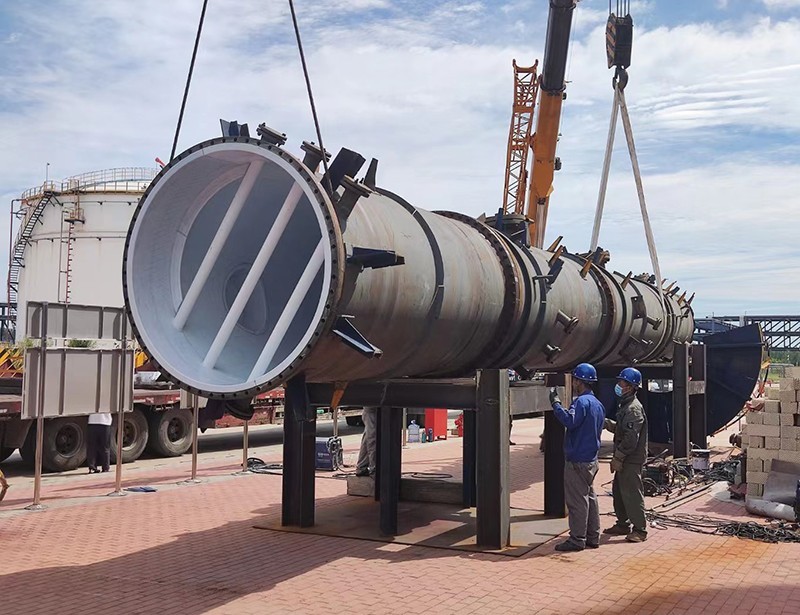

襯塑設(shè)備通過在金屬基材內(nèi)壁復(fù)合塑料層，實現(xiàn)耐腐蝕、防污染的功能，廣泛應(yīng)用于化工、食品、醫(yī)藥等領(lǐng)域。然而，若塑料層與金屬基材結(jié)合不牢或襯塑設(shè)備設(shè)計存在缺陷，易導(dǎo)致物料泄漏，引發(fā)安全隱患與環(huán)境污染。防止物料泄漏需從基材處理、襯塑工藝、結(jié)構(gòu)設(shè)計及運行維護四個維度構(gòu)建技術(shù)體系，以下為具體分析。
　　一、基材表面預(yù)處理技術(shù)：強化結(jié)合力
　　金屬基材表面狀態(tài)直接影響塑料層附著力。若基材表面存在銹蝕、油脂或氧化層，塑料層與基材的分子引力無法充分發(fā)揮，易在介質(zhì)沖刷下脫落。
　　?1.噴砂除銹?：采用壓縮空氣將鋼砂或石英砂噴射至基材表面，形成均勻的粗糙度（Ra值6.3-12.5μm），增加塑料層與基材的機械嵌合面積。噴砂后需立即進行襯塑操作，避免表面重新氧化。
　　?2.化學(xué)清洗?：對基材表面殘留的油脂、焊渣等污染物，需通過堿洗、酸洗或溶劑清洗去除。例如，使用氫氧化鈉溶液去除油脂，鹽酸溶液去除氧化皮，確保基材表面清潔度達到ISO 8501-1 Sa2.5級。

　　?3.錨紋處理?：通過機械打磨或激光蝕刻在基材表面形成微米級凹坑，增強塑料層與基材的咬合力。錨紋深度需控制在塑料層厚度的10%-20%，避免過深導(dǎo)致應(yīng)力集中。

　　二、襯塑工藝控制技術(shù)：確保層間密封
　　襯塑工藝參數(shù)（如溫度、壓力、時間）直接影響塑料層與基材的結(jié)合質(zhì)量。需通過優(yōu)化工藝條件，消除層間氣泡與空隙。
　　?1.熱熔襯塑溫度控制?：塑料顆粒加熱至熔融狀態(tài)后，需嚴格控制襯塑溫度（通常比塑料熔點高20-30℃），避免溫度過高導(dǎo)致塑料分解或溫度過低導(dǎo)致流動性不足。例如，聚乙烯襯塑溫度需控制在180-200℃。
　　?2.真空吸附技術(shù)?：在襯塑過程中對襯塑設(shè)備內(nèi)部抽真空（壓力≤-0.09MPa），使塑料熔體在負壓作用下緊密貼合基材表面，排出層間空氣，減少氣泡產(chǎn)生。真空吸附時間需根據(jù)襯塑設(shè)備容積與塑料粘度確定，通常為5-15分鐘。
　　?3.旋轉(zhuǎn)襯塑工藝?：對圓柱形設(shè)備（如管道、反應(yīng)釜），采用旋轉(zhuǎn)襯塑工藝，使塑料熔體在離心力作用下均勻分布，避免局部厚度不足。旋轉(zhuǎn)速度需與塑料流動性匹配，通常為10-30轉(zhuǎn)/分鐘。
　　三、設(shè)備結(jié)構(gòu)設(shè)計技術(shù)：消除應(yīng)力集中
　　襯塑設(shè)備結(jié)構(gòu)缺陷（如焊縫、法蘭連接處）易成為物料泄漏的薄弱環(huán)節(jié)。需通過優(yōu)化結(jié)構(gòu)設(shè)計，減少應(yīng)力集中與介質(zhì)沖刷。
　　?1.焊縫處理?：焊接前需對基材焊縫區(qū)域進行預(yù)熱（溫度100-150℃），減少焊接應(yīng)力；焊接后需對焊縫進行打磨、酸洗，去除氧化皮與飛濺物，確保焊縫表面平整度≤0.5mm。
　　?2.法蘭連接密封?：法蘭面需采用凸面（RF）或榫槽面（TG）結(jié)構(gòu)，配合金屬纏繞墊片或聚四氟乙烯墊片，確保密封面壓力均勻。螺栓緊固力矩需根據(jù)法蘭規(guī)格與墊片材質(zhì)確定，通常為50-200N·m。
　　?3.補償器設(shè)計?：對長距離輸送管道，需在每隔50-100米處設(shè)置Π型補償器或波紋補償器，吸收熱脹冷縮引起的位移，避免因管道變形導(dǎo)致襯塑層開裂。補償量需根據(jù)介質(zhì)溫度與管道長度計算，通常為管道長度的0.1%-0.3%。
　　四、運行維護管理技術(shù)：預(yù)防早期失效
　　襯塑設(shè)備運行過程中，介質(zhì)沖刷、溫度波動與機械振動可能導(dǎo)致襯塑層損傷。需通過定期檢測與維護，及時發(fā)現(xiàn)并修復(fù)潛在泄漏點。
　　?1.電火花檢測?：采用高壓電火花檢測儀（電壓5000-10000V）對襯塑層進行無損檢測，若發(fā)現(xiàn)電火花擊穿，需標(biāo)記缺陷位置并進行局部修補。檢測頻率需根據(jù)介質(zhì)腐蝕性確定，通常為每3-6個月一次。
　　?2.厚度測量?：使用超聲波測厚儀定期測量襯塑層厚度，若厚度減少量超過原始厚度的20%，需進行補塑或整體更換。測量點需覆蓋襯塑設(shè)備的高風(fēng)險區(qū)域（如彎頭、三通）。
　　?3.介質(zhì)參數(shù)控制?：嚴格控制介質(zhì)溫度（不超過塑料層耐受范圍，通常-20℃至120℃）、壓力（不超過設(shè)備設(shè)計壓力）與流速（不超過5m/s），避免因超限運行導(dǎo)致襯塑層脫落。
　　襯塑設(shè)備防止物料泄漏需通過基材表面預(yù)處理、襯塑工藝控制、結(jié)構(gòu)設(shè)計優(yōu)化及運行維護管理構(gòu)建技術(shù)閉環(huán)，從源頭消除泄漏隱患，確保設(shè)備長期穩(wěn)定運行。
